Relais intermédiaire AC JZC4-22

Le relais intermédiaire CA de la série JZC4 (CA2) est utilisé dans le circuit contrôlé de CA 50 Hz de 60 Hz, tension jusqu'à 660 V, et peut être utilisé pour l'isolation à élargissement central du passage à l'élément contrôlé correspondant.

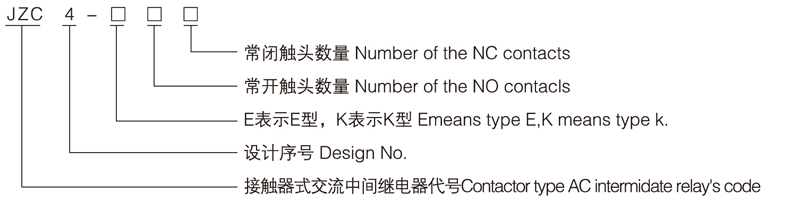

Type et signification

traits

Les produits utilisent une structure à friction forcée avec fonction de contact autonettoyant. Ajouter un groupe de contacts auxiliaires et une tête de temporisation d'air en haut pour former un relais de temporisation (sauf type E et type K). La série peut utiliser des clous et des rails de carte de 35 mm standard pour l'installation.

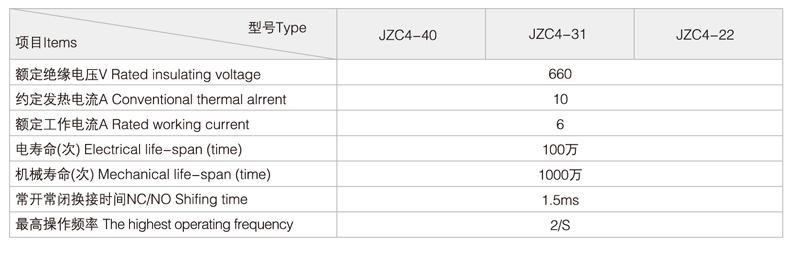

Paramètre technique principal

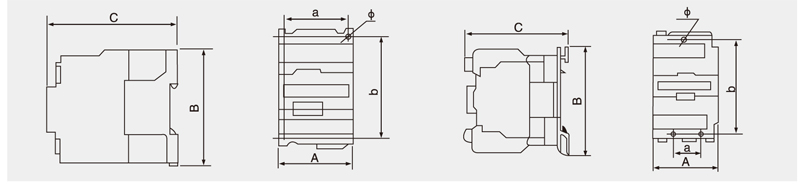

Taille de montage

Type JZC4 — E peut consulter les dimensions d'installation du contacteur CA série CJX2 — E 09
Le type JZC4 — K peut consulter les dimensions d'installation du contacteur CA CJX2 — E 09
Le type JZC4 — Z peut consulter les dimensions d'installation du contacteur de fonctionnement CC 09 de la série CJX2 — E
