The copper terminal can be subdivided into 34 specific different models. This type of copper terminal is ...
PlusBorne haute en alliage de cuivre avec languette décalée pour joindre une large gamme de câbles aux plots d'équipement ou à la barre. Facile à installer avec un tournevis ou une clé.
Paramètres du produit
Borne haute en alliage de cuivre avec languette décalée pour joindre une large gamme de câbles aux plots d'équipement ou à la barre. Facile à installer avec un tournevis ou une clé. Le connecteur est réutilisable. Finition cuivre uni.
| FEATURES | BENEFITS |
| Convenient range-taking design. | Raduces catalog number. One connector accommo-dates several conductor sizes. |
| High conductivity copper alloy. | Long lasting reliable contact. |
| Compact design. | Easy to use, Reduces labor time. |
| Slot Robertson screw, hex head /hex socket bolt. | No special installation tools required. Eliminates over-torquing /potential conductor damage. |

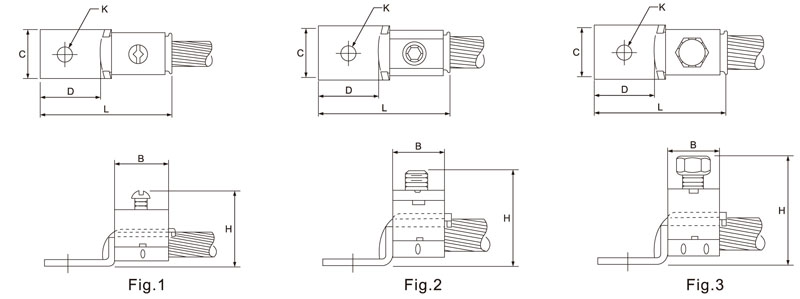

| Catalog Number |
Fig. | Wire Range |
B | C | D | H | K | Stud Hole Size |
L | Screw Type |
Screw Size |
Recommendes Tightening Torque |
| KLU25 | 1 | 14-10 | 0.28 | 0.31 | 0.47 | 0.66 | 0.14 | 8 | 0.91 | Slot Robertson |
8/32 | 20 |
| KLU35 | 1 | 14-6 | 0.43 | 0.38 | 0.57 | 0.91 | 0.20 | 10 | 1.17 | Slot Robertson |
1/4 | 45 |
| KLU70 | 1 | 8-2 | 0.50 | 0.50 | 0.61 | 1.05 | 0.27 | 1/4 | 1.32 | Slot Robertson |
5/16 | 50 |
| KLU125 | 1 | 2-1/0 | 0.61 | 0.62 | 0.86 | 1.50 | 0.26 | 1/4 | 1.78 | Slot Robertson |
3/8 | 50 |
| KLU175 | 2 | 4-3/0 | 0.75 | 0.75 | 1.20 | 1.40 | 0.41 | 3/8 | 2.20 | Hex Socket | 3/8 | 124 |
| KLU225 | 2 | 2-4/0 | 1.00 | 1.00 | 1.24 | 1.64 | 0.34 | 5/16 | 2.54 | Hex Socket | 7/16 | 204 |
| KLU300 | 3 | 1/0-350 | 1.21 | 1.10 | 1.60 | 2.63 | 0.41 | 3/8 | 3.25 | Hex Head | 5/8 | 325 |
| KLU400 | 3 | 1/0-500 | 1.49 | 1.50 | 2.12 | 2.74 | 0.41 | 3/8 | 4.26 | Hex Head | 5/8 | 375 |
| KLU650 | 3 | 600-1000 | 1.88 | 2.00 | 1.90 | 3.73 | 0.53 | 1/2 | 4.61 | Hex Head | 3/4 | 500 |
TOUTES LES TAILLES SONT EN POUCES
Cosse à langue flottante décalée à un trou Cosse de câble
